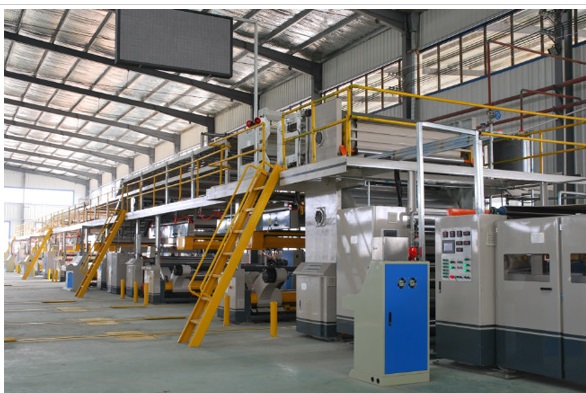

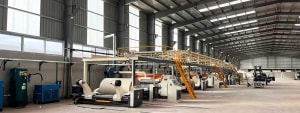

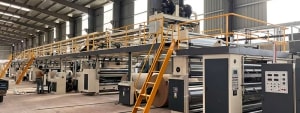

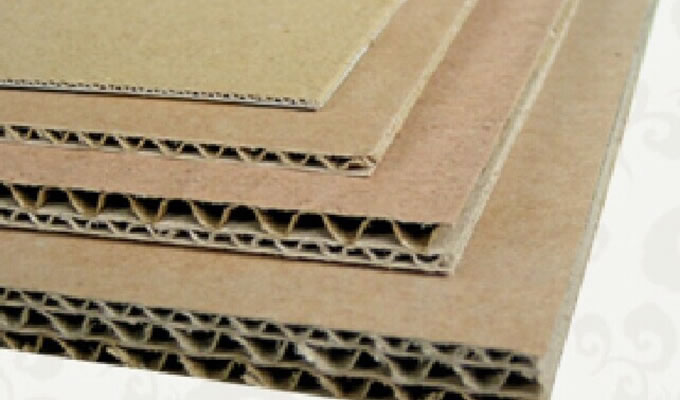

خط إنتاج ألواح الكرتون المضلع 3/5/7 طبقات3/5/7 ply Corrugated Board Production Line

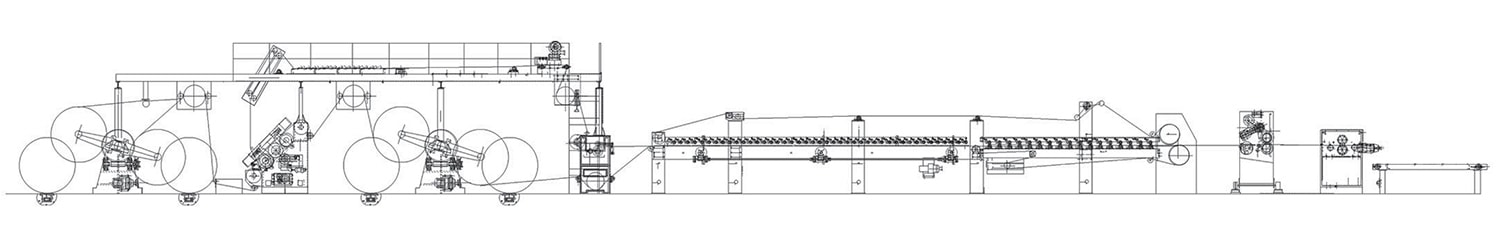

• رسم تخطيطي قياسي ثلاثي الطبقات

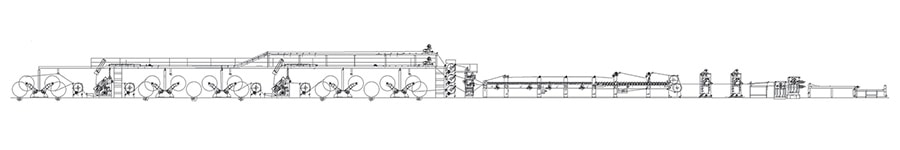

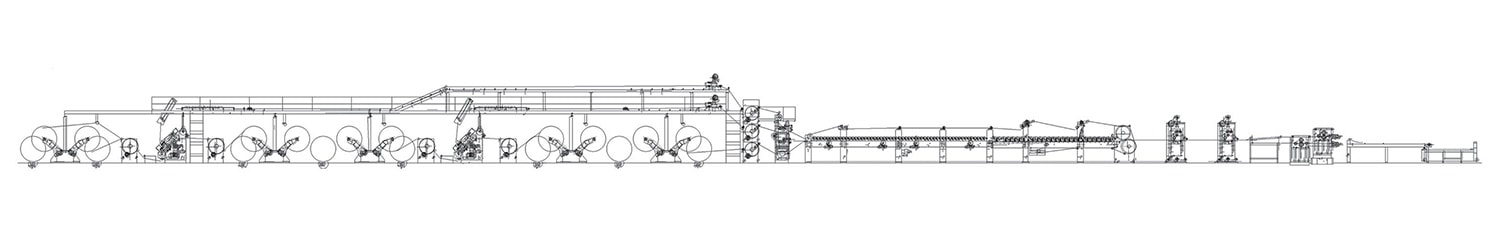

• رسم تخطيطي قياسي من النوع ذي خمس طبقات

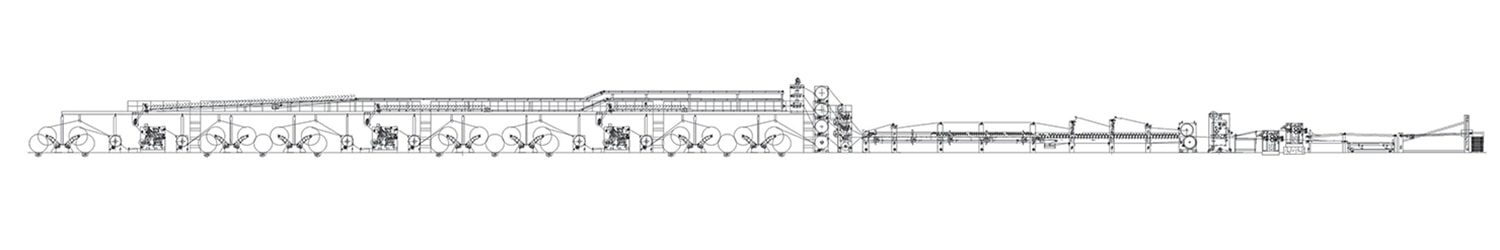

• رسم تخطيطي قياسي من سبع طبقات



• أقصى عرض للورق المقوى: 1600 مم
• سرعة التصميم: 80 م/دقيقة
• سرعة التشغيل: 60 م/دقيقة (5 طبقات)، 70 م/دقيقة (3 طبقات)
  درجة حرارة معدات الكرتون: يجب أن تبقى فوق 172 درجة مئوية أثناء التشغيل
  ورق الأساس: لا يقل عن الفئة B
  الرطوبة: 11% ± 2%
  (1) ورق الوجه: 100 إلى 250 غ/م²
  (2) ورق القلب: 100 إلى 250 غ/م²
  (3) ورق التموج (الفلوت): 100إلى200 غ/م²
• نمط التموج: C، B، وتموجات مخصصة
• متطلبات البخار:
  (1) حجم البخار: 2500 إلى 3000 كجم/ساعة
  (2) أقصى ضغط: 1.2 ميغاباسكال
  (3) الضغط الشائع: 0.8 إلى 1.1 ميغاباسكال
• الطاقة: حسب احتياجات العميل
• إجمالي قدرة الماكينة: حوالي 150 كيلو وات
• الاستهلاك الفعلي للكهرباء: حوالي 80 كيلو وات (على السرعة الكاملة)
• المساحة الأرضية: حوالي 60 م × 10 م × 5 م
• تفريغ الورق: حسب موقع ورشة المستخدم، إلى اليسار أو اليمين
• استخدام المعدات: يمكن استخدام ورق الأساس الصيني فئات A، B، C أو ورق أساس مستورد
  (1) نظام توريد البخار: غلاية بخار بسعة 2000 كجم/ساعة، ضغط 1.25 ميغاباسكال، أنابيب البخار
  (2) ضاغط هواء، أنابيب الهواء، وأنابيب تغذية الغراء
  (3) توصيل الطاقة والأسلاك إلى طاولة العمل
  (5) مواد اختبار الماكينة: ورق أساس تجريبي، نشا الذرة، هيدروكسيد الصوديوم، البورق

	الطراز	اسم الآلة	الوحدة	الكمية	ملاحظات
	ZJ-F-1600	حامل لفة الورق	مجموعة	5	فرامل التوسيع الداخلية، فرامل يدوية، التحكم الميكانيكي للمحرك لأعلى وأسفل، يسار ويمين، والمحاذاة المركزية
		حاجز درابزين	مجموعة	10	الطول: 4510 مم، مصنوع من فولاذ متوسط السماكة ملحوم (10 مم)
	RG-1-600	وحدة التسخين الأولي	مجموعة	2	القطر: 600 مم، مزود بشهادة وعاء ضغط، مع ضبط كهربائي للزاوية، ومقياس زاوية يتراوح بين 60 إلى 270 درجة
	RG-1-600	المسخن المسبق للورق الداخلي	مجموعة	2	القطر: 600 مم، مزود بشهادة وعاء ضغط، مع ضبط كهربائي للزاوية، ومقياس زاوية من 60–270 درجة، لضبط منطقة تسخين الورق
	SF-280S	ماكينة تشكيل طبقة مموجة للكرتون المضلع بوجه أحادي - نوع Fingerless	مجموعة	2	قطر أسطوانة التموج: ￠280 مم، المادة: فولاذ سبيكة 52CrMo، مع نقل حركة Gimbal
	RG-3-600	وحدة التسخين بثلاث مراحل	مجموعة	1	القطر: 600 مم، مزود بشهادة وعاء ضغط، مع ضبط كهربائي للزاوية، ومقياس زاوية من 60–270 درجة، لضبط تسخين الورق
	GM-B	آلة الغراء المزدوجة	مجموعة	1	قطر أسطوانة الغراء: ￠242 مم، أسطوانة سطحية من نوع Anilox، مع ضبط يدوي لسماكة طبقة الغراء، وأسطوانة الضغط تعمل بحركة صعود وهبوط يتم التحكم فيها بالهواء المضغوط
	DF	جسر التغذية	1	1	نظام الشفط بالفراغ، مع ضبط كهربائي/ بالمحرك لليسار واليمين
	SM-S	ماكينة تشكيل طبقة مموجة للكرتون المضلع بوجهين	مجموعة	1	جزء المجفف: 600 × 15 مم، مع حركة صعود وهبوط كهربائية لأسطوانة الضغط، وتزييت مغمور بالزيت
	ZQS	آلة قص عالية السرعة بشفرة رفيعة	مجموعة	1	حركة كهربائية مُتحكم بها، 5 سكاكين للقطع، و8 سكاكين للتجعيد
	NC-80	القطع بواسطة التحكم الرقمي (NC)	مجموعة	1	سكاكين مستقيمة مع تحكم سيرفو، شاشة لمس بحجم 10.4 بوصة
	DMT-120	آلة تكديس بزاوية قائمة	مجموعة	1	ضبط كهربائي لحجم الورق، وتحكم هوائي في تغذية الورق العرضية
	ZJZ	نظام تحضير الغراء	1	1	نظام الغراء يحتوي على وعاء رئيسي، وعاء نقل، ووعاء تخزين، مع مضخة دورة الغراء
	QU	نظام الهواء المضغوط	مجموعة	1	يشمل وعاء هواء بسعة 0.6 م³، وضاغط هواء
	ZQ	التسخين بالبخار	مجموعة	1	موزع/ صمام توزيع، صمام فخ البخار، مقياس الضغط، الغلاية والأنابيب
	DQ	طاولة التحكم الكهربائية	مجموعة	1	نظام كهربائي متحكم به، جميع تعديلات سرعة الخط تعتمد على محرك كهربائي مغناطيسي
