ماكينة تصنيع مواسير ورقية - ذات 4 رؤوس، KS -2004 Head Paper Tube Making Machine
المواصفات
- قطر الماسورة (الأنبوب): Φ50 إلى Φ200 مم
- سماكة الماسورة: 2 إلى 15 مم
- سرعة العمل: 0 إلى 15 م/دقيقة (تعتمد على نوع الورق وحجم الأنبوب)
- طول القص: 1 إلى 4 م
- قدرة المحرك: المحرك الرئيسي 11 كيلووات، محرك القاطع 0.75 كيلووات
- نظام التحكم: محول تردد
- نظام النقل: تقليل السرعة ونقل بواسطة سلسلة
- نظام القص: تحكم بالأشعة تحت الحمراء، قص تلقائي وفق مسار المادة
- دقة القص (ماش الخطأ): ±2 مم عند السرعة الثابتة
- الأحزمة: حزام قماشي حلقي × 2
- عمود لف المواسير: Φ76 مم × 1 قطعة
- حامل الغراء: حامل غراء بنظام زنبركي (معيار ورق 25 طبقة)
- حامل الورق: حامل ورق قابل للرفع والتحريك (معيار 25 طبقة)

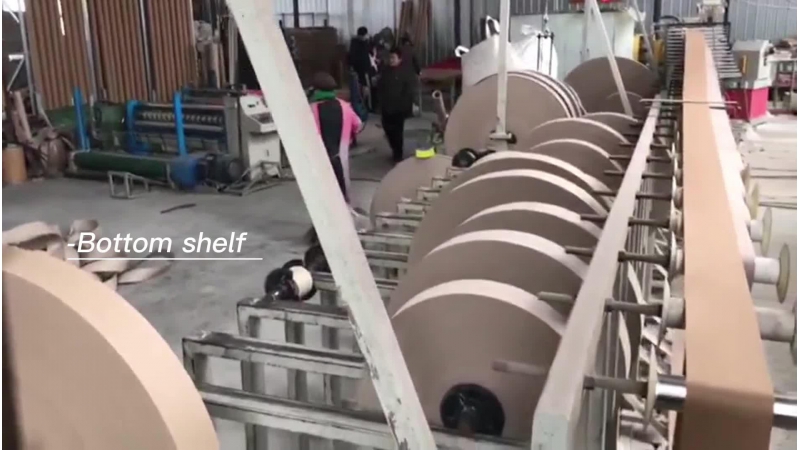

- الحامل السفلي: حامل هوائي (معيار قياسي)
الخصائص الرئيسية
- نظام قص رقمي مزدوج المحور: جهاز القص مزود بمحورين رقميين للتحكم، مع حركة متزامنة لطاولة القص والأنبوب الورقي، مما يضمن قص المواسير بدقة عالية وبشكل متزامن.
- طاولة القص: مزودة بمسمار كروي دقيق ومحرك سيرفو عالي الجودة لضمان دقة وثبات الحركة أثناء القص.
- المحرك الرئيسي: يعتمد على محرك عزم عالي مع محول تردد لضبط السرعة، مع 5 تروس قابلة للتعديل وتروس سرعة غير محدودة للتحكم الدقيق.
- نظام التحكم PLC: شاشة تعمل بالألوان تعمل باللمس، مع واجهة تشغيل إنسان-آلة سهلة الاستخدام.
- التحكم في الطول باستخدام التشفير: يضمن قياس الطول بدقة عالية حتى عند سرعات مختلفة لضمان قص مواسير متساوية الطول.
- تصميم كهربائي وهوائي معياري: يسهل الاستخدام والصيانة والإصلاح بشكل أكثر راحة وسرعة.
- جهاز التغذية السفلي متعدد الوظائف: يشمل إنذار انقطاع الورق وتوقف تلقائي عند وجود مشكلة، لضمان تشغيل آمن ومستمر.
- تصميم منخفض الضوضاء: يقلل من الضجيج أثناء التشغيل ويزيد من راحة المشغل.
- توافق كامل مع الحوامل: متوافق مع حامل الورق، حامل الغراء، وجهاز توجيه الورق مع إمكانية ضبط جميع الإعدادات الكهربائية بشكل مركزي.
