حامل رولات الورق الخامMill Roll Stand

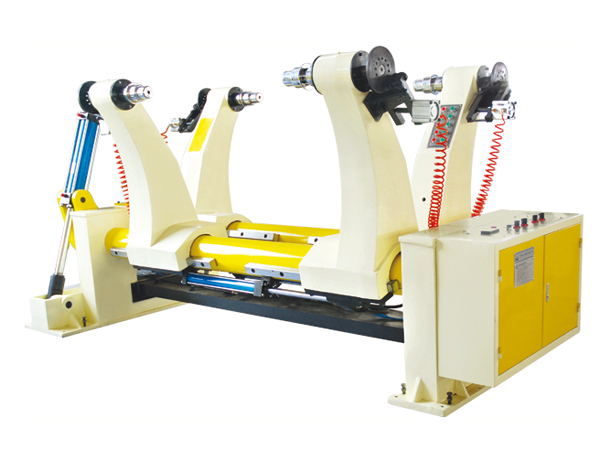

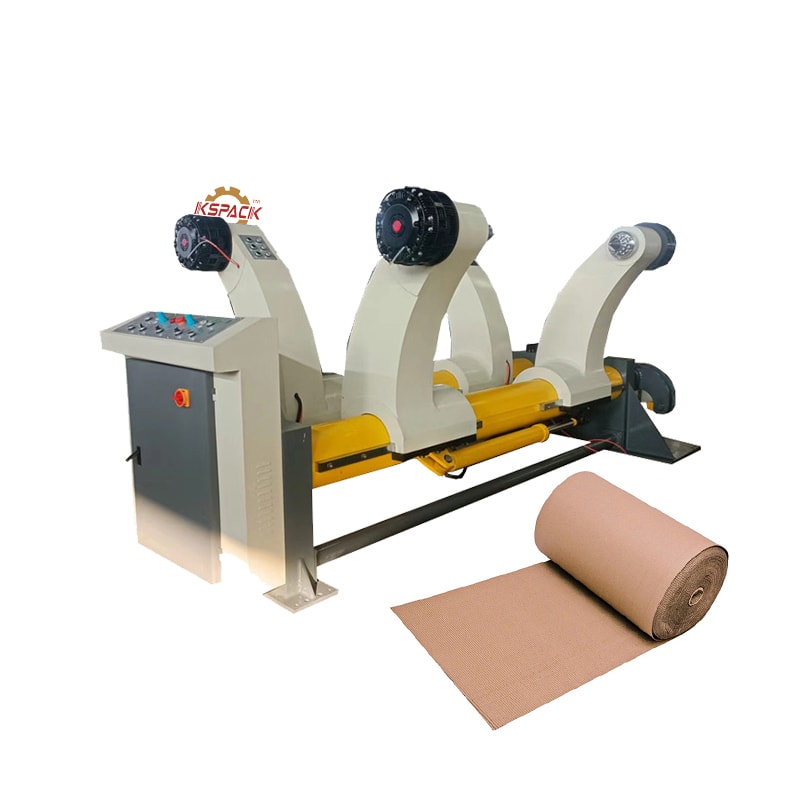

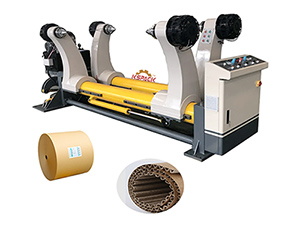

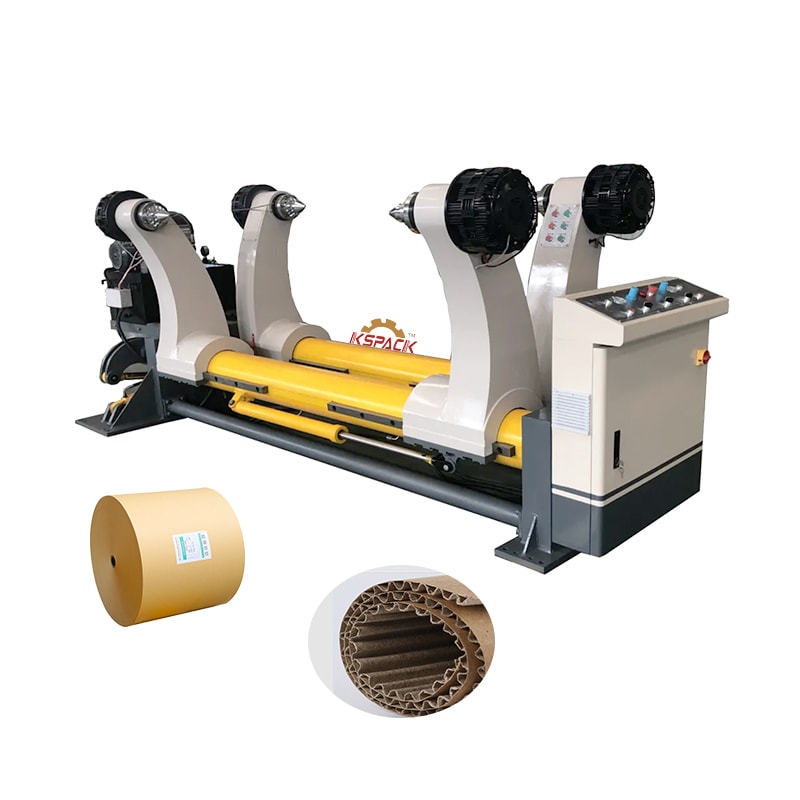

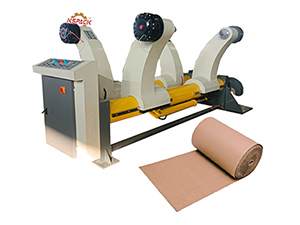

حامل رولات الورق الخام بدون محور هيدروليكي، طراز ZJ-Y
المواصفات الفنية:
  • نوع التحكم: هيدروليكي كامل
  • العرض التشغيلي (عرض الورق القابل للمعالجة): الحد الأقصى 1600 مم، الحد الأدنى 800 مم
  • قطر لفة الورق: الحد الأقصى Ø 1500 مم، الحد الأدنى Ø 350 مم
  • أقصى حمل للجانب الواحد: 3000 كجم
  • قطر العمود الرئيسي لحامل البكرات: Ø 215 مم
  • ضغط التشغيل الهوائي: 0.6إلى0.9 ميجا باسكال
  • القدرة الإجمالية: 4.0 كيلو واط
  • جهد التشغيل: 380 فولت، 50 هرتز
  • أبعاد الماكينة الكاملة: 3650 × 1600 × 1680 مم (الطول × العرض × الارتفاع عند التحرك والاهتزاز)
الأجزاء الهيدروليكية:
  • ضغط العمل: 12إلى16 ميجا باسكال
  • منطقة العمل الهيدروليكية (التأرجح): Ø 100 مم × 460 مم
  • قطر الأسطوانة الهيدروليكية (المشبك): Ø 63 مم × 720 مم
  • قدرة محطة الهيدروليك: 4.0 كيلو واط، عمل مستمر
  • جهد محطة الهيدروليك: 220 فولت، 50 هرتز
خصائص الهيكل:
  • تصميم متماثل يسمح بالتحميل دون توقف الماكينة
  • تحكم هيدروليكي: رفع وخفض، فتح وإغلاق، وتعديلات جانبية للأذرع يتم تشغيلها بواسطة النظام الهيدروليكي
  • تحكم هوائي لضبط توتر (شد) الورق
  • تصميم مركزي مخروطي الشكل
الأجزاء والمكونات الرئيسية، المواد الخام ومصدرها:
  • العمود الرئيسي لحامل البكرات: أنابيب فولاذية سميكة غير ملحومة، مطابقة للمواصفات القياسية، المصدر: تشنغدو، الصين
  • الألواح الجانبية للحامل (كلا الجانبين): فولاذ 20#، المصدر: خبي، الصين
  • أذرع المشبك: مصبوبة من HT250، المصدر: خبي، الصين
  • العارضة الرئيسية / قناة الربط من الصلب: عرض 280 مم، المصدر: Angang، الصين
  • المحامل: من ماركات Ha, Wa, Luo
  • النظام الكهربائي: Chint، الصين
  • الأجزاء الهوائية: Airtac و Zaozhuang، المصدر: تايوان وشاندونغ، الصين
  • الأجزاء الهيدروليكية: مجموعة Beiye (Huade)، المصدر: تايوان وشاندونغ، الصين

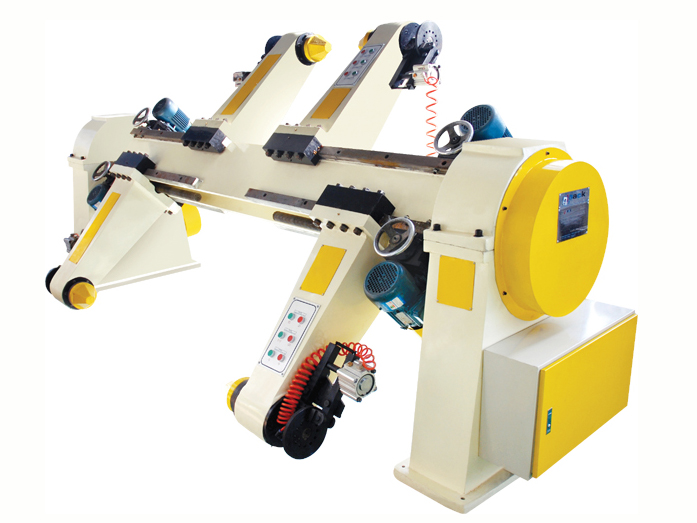

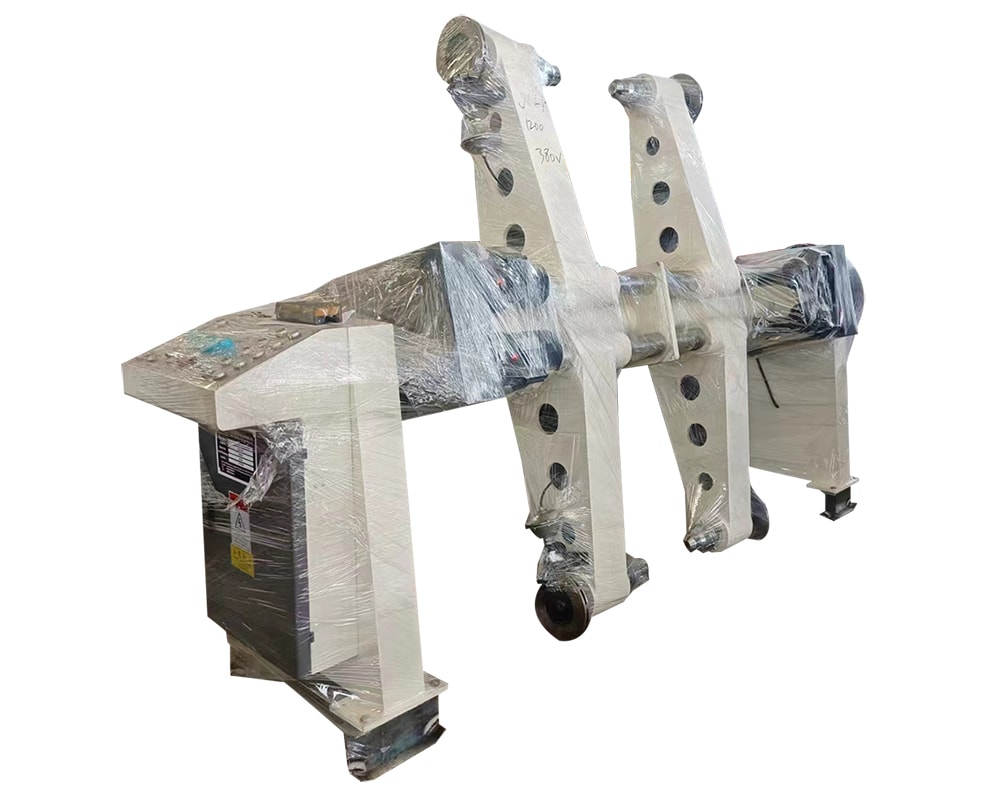

حامل رولات الورق الخام كهربائي
الخصائص
  • هيكل الحامل متماثل، يسمح بتحميل بكرات ورق مزدوجة في نفس الوقت.
  • تغيير بكرات الورق بدون توقف الماكينة.
  • العرض التشغيلي (عرض الورق القابل للمعالجة): 1400، 1600، 1800، 2000 مم
  • أقصى قطر للورق الخام: Ø1600 مم
  • أدنى قياس للورق الخام: Ø400 مم × 900 مم
  • أقصى تحميل لكل ذراع منفرد: 1500 كجم
  • طول المسار الفولاذية: 4500 مم
  • نظام الفرامل: قرصية، مع إمكانية الاختيار بين النموذج اليدوي أو الكهربائي
  • رأس المشبك: مصنوع من الحديد المصبوب، مع خيار الطراز المزدوج الموسع
  • العناصر الكهربائية: تحكم مركزي لتحسين الكفاءة التشغيلية
المواصفات التكنولوجية:
  • نموذج تشغيل حامل بكرات الورق: تشغيل ميكانيكي وكهربائي
  • مدى طول بكرات الورق: الحد الأقصى: 1600 مم، الحد الأدنى: 900 مم
  • مدى قطر بكرات الورق: الحد الأقصى: 1400 مم، الحد الأدنى: 400 مم
  • أقصى تحميل لكل جانب: 1500 كجم
  • قدرة المحركات: جميعها من نوع Planet Cycloid Motor
  • محرك المشبك: 0.75 كيلو واط × 4 وحدات، 380 فولت، 50 هرتز
  • محرك الرفع والخفض: 2.2 كيلو
  • واط × 1 وحدة، 380 فولت، 50 هرتز
عربة رفع البكرات وسكة (مسار) النقل:
  • دحرجة مستقرة بفضل عجلة توجيه مثبتة على العربة
  • كل حامل بكرات مزود بسكّتين لنقل الورق، مما يتيح تحميل البكرات على كلا الجانبين في نفس الوقت

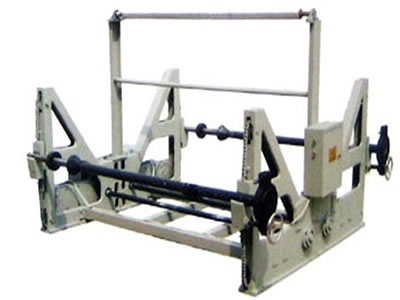

حامل العمود بمحرك كهربائي
حامل العمود بمحرك كهربائي
  • يسمح بتحميل الورق بسهولة وتوفير صرف سريع للبكرات، مناسب للمصانع الصغيرة والمتوسطة.
  • العرض التشغيلي: 1600 مم
  • القدرة الكهربائية: 2.2 كيلو واط
  • أبعاد الماكينة: 1800 × 1700 × 1400 مم (الطول × العرض × الارتفاع)
