ماكينة تقطيع بأسطمبات تكسير مسطحة أوتوماتيكية
Automatic Flatbed Die Cutter

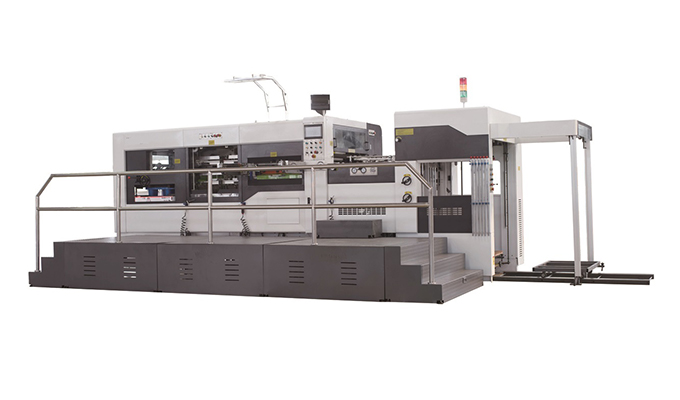

هذه هي ماكينة القطع المسطحة الأوتوماتيكية التي تصنعها شركتنا، حيث تم تصميم الماكينة لصناعة الصناديق الملونة عالية الجودة والكرتون متعدد الأشكال والمطبوع بالأحبار. كما تستخدم ماكينة القطع المسطحة نظام سيرفو متطور ونظام تغذية غير مضغوط لتنفيذ العمليات بدقة عالية. فضلاً عن ذلك، يتحكم الحاسوب بالكامل في عمل الماكينة لضمان التشغيل التلقائي. ويتميز نظام التحكم بواجهة سهلة الاستخدام لتقليل احتمالية حدوث أخطاء من قبل المشغل.
المكونات والميزات:
المحاذاة بدقة عالية
يحتوي الدليل الأمامي لماكينة القطع المسطحة على دليل متأرجح له تأثير ضئيل على حافة الورق مع الحفاظ على دقة موضع قطعة العمل. كما تتميز الماكينة بأربع مجموعات من مفاتيح الألياف البصرية عالية الدقة لضمان الوضعية الصحيحة وتجنب الهدر.
مكونات القطع بالقالب
تتكون وحدة القطع بالقالب من مجموعة من المكونات عالية الجودة والمتينة، والتي تُحقق قطعاً عالي الدقة مع مستوى ممتاز من التشغيل الآلي.
جامع الورق
تقوم وحدة جمع الورق بمحاذاة أكوام الورق تلقائياً وتحافظ على عدّ الأوراق، وتتوقف عند الوصول للكمية المطلوبة مع إصدار إنذار للمشغل.
وحدة التحكم الكهربائي
تعمل ماكينة القطع بالقالب بنظام تحكم PLC، مع واجهة رقمية سهلة الاستخدام تسمح بإجراء التصحيحات التشغيلية بسهولة.
نظام التزييت
تستخدم الماكينة تزييتاً قسرياً للمحرك الرئيسي ونظام تزييت مؤقت لضمان التشغيل السلس.
| الطراز | ||
| نوع القطع بالقالب | القطع بالقالب المسطح المضغوط (الجانب السفلي متحرك بينما الجانب العلوي ثابت) | |
| الحد الأقصى لحجم الورق القابل للإدخال / الإرسال | 1100× 780mm | |
| الحد الأدنى لحجم الورق القابل للإدخال / الإرسال | 400× 370mm | |
| الحد الأقصى لحجم القطع بالقالب | 1090× 770mm | |
| الحد الأدنى لحجم المشبك (الذي يمسك الورق أثناء النقل) | 5 mm | |
| أقصى ضغط للقطع بالقالب | 300N/cm² | |
| الورق الممكن معالجته | ورق فني / ورق إيفوري (ورق سميك مستخدم لصناعة صناديق ملونة) | 0.1- 2 mm |
| ورق كرتون مضلع / كرتون مموج | ≦ 5 mm | |
| دقة القطع بالقالب | ±0.1mm | |
| أقصى سرعة للقطع بالقالب | 6500 لوح/ ساعة | |
| أقصى ارتفاع لكومة الورق أثناء التغذية | 11mm (فوق المستوى) | |
| أدنى ارتفاع لكومة الورق أثناء التغذية | 11mm (فوق المستوى) | |
| القدرة الإجمالية الكهربائية | 17 kw | |
| الوزن الإجمالي للماكينة | 17 T | |
| الأبعاد الكلية للماكينة | 7650×2100×2100mm (لا يشمل دواسة القدم) | |
| الرقم | العنصر | الطراز | المصنع | ملاحظات |
| 1 | تروس دودية | |||
| 2 | عمود منحني | تصلب عالي التردد | ||
| 3 | عمود دودي / دودة التروس | معالجة حرارية (تخمير/تلطيف) – عالي التردد – جلخ | ||
| 4 | منصة | صب بالرمل والراتنج | ||
| 5 | صندوق الاعدادات والتحكم بالإصدارات | دعامة مزدوجة | ||
| 6 | الصفيحة الفولاذية | Dazhi,Hubei | الصلابة: HRC50-55 | |
| 7 | سن المشبك الخام / جزء السن الخاص بالممسك | دورالومين | ||
| 8 | سلسلة نقل / سلسلة ناقلة | Renold,UK | ||
| 9 | قابض هوائي / كلتش هوائي | Yuyi, Italy | ||
| 10 | التردد | Fuji | ||
| 11 | وحدة التحكم القابلة للبرمجة (PLC) | Vigor, Taiwan | ||
| 12 | لوحة التحكم التفاعلية | Samkoon | ||
| 13 | المحرك الرئيسي | Germany | ||
| 14 | محرك وحدة تغذية وجمع الورق | Wanxin, Taiwan | ||
| 15 | حامل مسمار السكة / محمل البرغي الموجه | South Korea | ||
| 16 | صمام كهرومغناطيسي | Taiwan | ||
| 17 | زر تشغيل / مفتاح ضغط | Schneider | ||
| 18 | مرحل كهربائي | Schneider | ||
| 19 | قاطع كهربائي (كونتاكتور) | Fuji | ||
| 20 | مفتاح ضوئي / حساس ضوئي | Omron | ||
| 21 | مفتاح حركة / مفتاح حد السير | Omron | ||
| 22 | مضخة زيت | WLP,Taiwan | ||
| 23 | مفتاح ألياف بصرية / حساس بالألياف البصرية | Preco,Taiwan |
