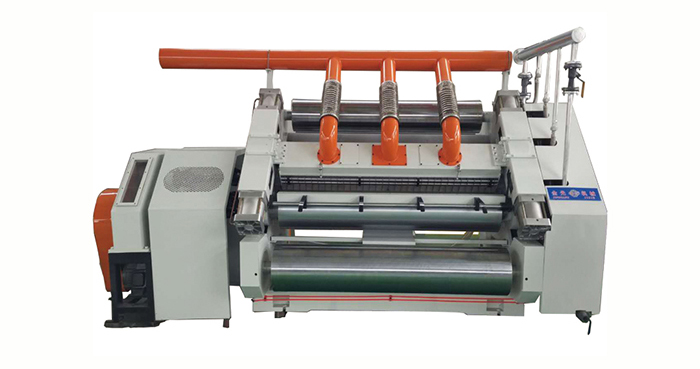

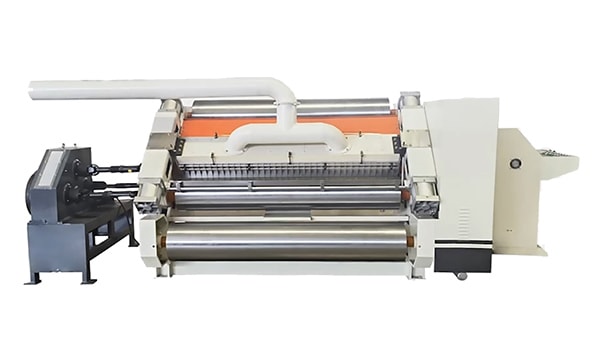

ماكينة تشكيل طبقة مموجة للكرتون المضلع بوجه أحادي طراز SF-280 - نوع Fingerless

الوصف:
تُعد هذه الماكينة من المعدات الأساسية والمحورية في خطوط إنتاج الكرتون المضلع، حيث يتم من خلالها تشكيل الفلوت وربطه بورق اللينر لإنتاج الكرتون المضلع. كما تتميز باعتمادها على نظام الشفط الفراغي، الذي يساهم بشكل كبير في رفع دقة التمويج، وتحسين ثبات الورق أثناء التشغيل، مما ينعكس مباشرةً على جودة المنتج النهائي وزيادة كفاءة الإنتاج.

الخصائص:
1.مزودة بنظام الشفط الفراغي الكامل لضمان ثبات الورق ودقة التمويج
2.رولات التمويج مصنوعة من فولاذ سبائكي عالي الجودة 48CrMo لضمان قوة التحمل وطول العمر التشغيلي
3.نظام نقل حركة بدون تروس لتقليل الاهتزاز والضوضاء وتحسين استقرار التشغيل
4.رفع وخفض رول الغراء يتم عبر نظام هوائي لضبط دقيق وسريع
5.مزودة بوحدة تنظيف غراء مستقلة ولوح فصل الغراء يعمل كهربائياً للتحكم الدقيق في عرض توزيع الغراء.
6.إمكانية الضبط اليدوي أو الكهربائي مع شاشة عرض لمراقبة الإعدادات
7.تعتمد على تشحيم بشحم عالي الحرارة لضمان أداء مستقر في ظروف التشغيل القاسية
8.جميع رولات التوجيه ورولات التسخين المسبق مصقولة ومطلية بالكروم لزيادة مقاومة التآكل وتحسين جودة السطح
9.رول الضغط معالج بتقسية التردد المتوسط ومطلي بالكروم لزيادة الصلابة وطول العمر
10.عرض التشغيل: من 1400 مم إلى 2000 مم
11.ضغط التشغيل: 1.1 ميغاباسكال (MPa)
12.قطر رول التمويج: 270 مم

1. تم دمج نظام شفط فراغي داخل الغلاف الخارجي للماكينة، ويشمل منفاخ ضغط عالٍ مع كاتم صوت لتقليل الضوضاء، كما تأتي أنظمة التحكم الهوائية والكهربائية داخل لوحة تحكم كهربائية مستقلة تبعد 1.5 متر عن ماكينة التمويج، مع توفر غطاء حماية كامل لضمان أقصى درجات السلامة للمشغلين.
2. القاعدة والإطارات الجانبية مصنوعة من حديد مصبوب عالي السماكة بسمك 130 مم لضمان الثبات والمتانة، كما أن علبة التروس مصممة كوحدة مستقلة عن هيكل الماكينة ومتصلة عبر وصلة كاردان عالمية لزيادة كفاءة نقل الحركة.
3. رولات التمويج مصنوعة من فولاذ سبائكي 48CrMo، خضعت لعمليات تقسية بالليزر ثم جلخ دقيق للوصول إلى صلادة HRC60، مما يضمن عمراً تشغيلياً طويلاً ودقة عالية. قطر رول التمويج: 280 مم، مع تزويده بمحامل عالية الجودة. رول الضغط مصمم لتحمل درجات حرارة تشغيل مرتفعة.
4. قطر رول الضغط: 324 مم، خضع لعمليات الجلخ والصقل، المعالجة الحرارية (التقسية)، والطلاء بالكروم. يتم التحكم في حركته صعوداً وهبوطاً بواسطة أسطوانة هوائية. مادة التصنيع: فولاذ درجة 45# متوسط الكربون.
5. نظام التحكم الهوائي مسؤول عن تغذية الغراء أو إيقافه. قطر رول طلاء الغراء: 215 مم، سطحه مصقول بدقة، محفور بنمط Anilox بواقع 25 خطاً، ثم مطلي بالكروم لضمان توزيع متجانس للغراء. رول الغراء المقابل مُجلخ ومطلي بالكروم كذلك.
6. مواد رولات التمويج والضغط موردة منZhongyuan Tegang عالية الجودة.
رول التمويج: انحراف 0.15 مم عند الارتفاع المتوسط
رول الضغط (جانب واحد): انحراف 0.075 مم عند الارتفاع المتوسط
قطر أسطوانة الضغط: 160 مم
قطر رول التسخين المسبق: 320 مم، مصنوع من فولاذ غير ملحوم، ومتصـل عبر خراطيم فولاذية مجدولة مقاومة للضغط والحرارة.
7. سرعة التشغيل: 60إلى80 متر/دقيقة.
8. أنواع الفلوت المدعومة: A / B / C / E / F

خط إنتاج كرتون مضلع مزدوج طراز KSJ – النوع D

الورق المطلوب للفلوت الأحادي

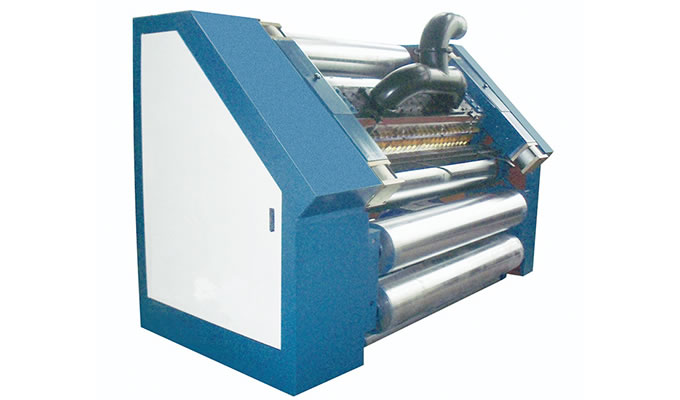

تم تصميم هذا الطراز من ماكينة Single Facer لإنتاج تمويج فلوت مموج لأنواع خاصة من الكرتون المضلع، حيث تعتمد نظام الشفط الفراغي/ الشفط بالهواء وأنظمة التسخين بالبخار، مما يضمن تمويجاً دقيقاً ومستقراً للورق. كما تتيح الوظائف الأوتوماتيكية للماكينة تقليل الهدر في المواد بشكل كبير، مع رفع كفاءة الإنتاج وتحسين جودة الكرتون المضلع النهائي.

المواصفات الفنية
عرض الورق: 900 مم
سرعة التشغيل الميكانيكية: 60 متر/دقيقة
نوع التسخين: بخار
مواصفات الأجزاء الرئيسية
رول التمويج العلوي: Φ280 مم
رول التمويج السفلي: Φ280 مم
رول الضغط: Φ280 مم، أنبوب فولاذي متصلب 45#، معالجة بالتقسية
رول الغراء: Φ240 مم، أنبوب فولاذي متصلب 45#، سطح معالج بشبكة خاصة محفورة ومطلية بالكروم
رول كشط الغراء: Φ120 مم، أنبوب فولاذي 20#
رول التسخين المسبق: Φ294 مم، فولاذ 20G Jigang
سُمك الجدار: 18 مم
